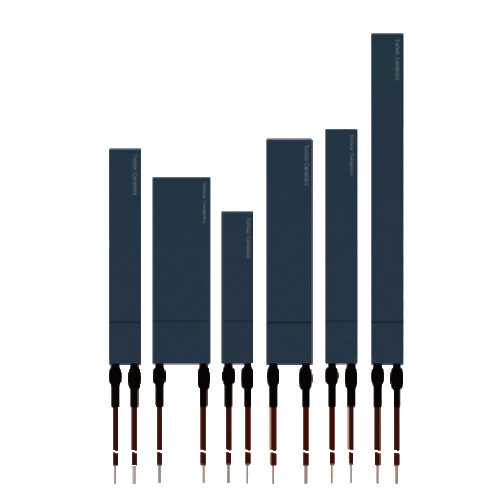

Paglalarawan ng Produkto

Silicon Nitride Ceramics Heating Product PANIMULA

Ang Silicon Nitride Ceramics Heating ay isang haluang metal na electric heating wire na naka -encode sa isang siksik na silikon nitride ceramic, na kumikilos bilang isang medium transfer medium at isang insulating medium. Ang hugis ay karaniwang isang rektanggulo na may kapal ng 4mm. Ang thermal conductivity ng silikon nitride ceramics ay katumbas ng sa hindi kinakalawang na asero, mahusay na mga katangian ng pagkakabukod, at mahusay na komprehensibong mga katangian ng mekanikal. Ang Silicon Nitride Ceramics Heating ay ibang -iba mula sa scale, at ang scale ay mag -crack at mahuhulog pagkatapos ng pagsasama. Sa ilalim ng saligan ng pagtugon sa kaligtasan ng elektrikal, maaari itong makatiis sa maximum na pag-load ng init ng 70W/cm ', at ang dami nito ay 115 lamang ng tradisyunal na pampainit ng kuryente, na maaaring magbigay ng isang mas malawak na puwang ng disenyo para sa instant na sistema ng mainit na tubig at ang instant na mainit na aparato ng pag-inom ng tubig, na ginagawang posible para sa ultra-thin at ultra-small hot water kagamitan.

Silicon nitride ceramics pagpainitMga Katangian ng Produkto

Ang Silicon Nitride Ceramics Heating ay isang haluang metal na electric heating wire na naka -encode sa isang siksik na silikon nitride ceramic, na kumikilos bilang isang medium transfer medium at isang insulating medium. Ang hugis ay karaniwang isang rektanggulo na may kapal ng 4mm. Ang thermal conductivity ng silikon nitride ceramics ay katumbas ng sa hindi kinakalawang na asero, mahusay na mga katangian ng pagkakabukod, at mahusay na komprehensibong mga katangian ng mekanikal. Ang Silicon Nitride Ceramics Heating ay ibang -iba mula sa scale, at ang scale ay mag -crack at mahuhulog pagkatapos ng pagsasama. Sa ilalim ng saligan ng pagtugon sa kaligtasan ng elektrikal, maaari itong makatiis sa maximum na pag-load ng init ng 70W/cm ', at ang dami nito ay 115 lamang ng tradisyunal na pampainit ng kuryente, na maaaring magbigay ng isang mas malawak na puwang ng disenyo para sa instant na sistema ng mainit na tubig at ang instant na mainit na aparato ng pag-inom ng tubig, na ginagawang posible para sa ultra-thin at ultra-small hot water kagamitan.

Maliit, magaan at pag -save ng kapangyarihan

■ Maliit na sukat

■ Mataas na kahusayan sa thermal

■ Mataas na pag -load ng ibabaw, pag -init ng likidong pag -load hanggang sa 78W/cm

Mataas na pagiging maaasahan

■ Magandang kaligtasan sa kuryente, ang pagtagas kasalukuyang pagkatapos ng pagsira ay mas mababa sa 20mA

■ Mahabang buhay ng serbisyo, Tamang Buhay ng Serbisyo> 10000 na oras

■ Lumalaban sa Acid at Alkali Corrosion

■ Mahusay na pagkakabukod at thermal conductivity

Napakahusay na mga katangian ng thermal

■ Maliit na thermal inertia, mabilis na bilis ng pag -init

■ Malakas na paglaban sa thermal shock

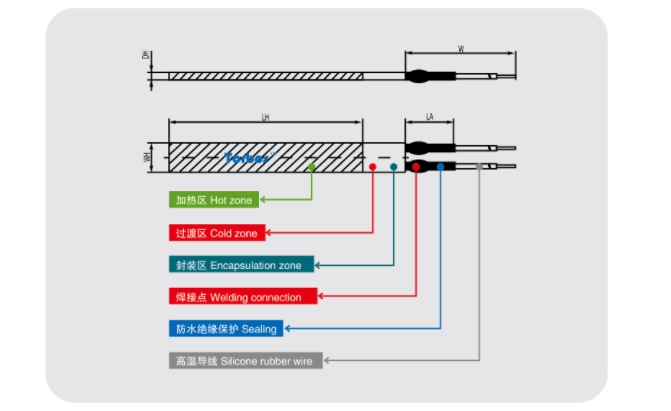

Silicon nitride ceramics pagpainitistraktura diagram

Ang sumusunod na figure ay nagpapakita ng tipikal na istraktura at istraktura ng mga serye ng seramik na elemento ng pag -init ng electric

Silicon nitride ceramics pagpainitMga katangian ng physicochemical

Density
Bulk density	100.000times
Kamag -anak na density (%)	99 ~ 100%
Mekanikal na katangian
Fracture Toughness	5.0-8.0Mpa*M1/2
Baluktot na strebgth (rt)	≥800Mpa
Bending Lakas (HT)	≥600Mpa
Vickers tigas	15-20GPA
Silicon nitride ceramics pagpainit
Kakaugnay na dielectric na pare -pareho	6 ~ 7
Dami ng resistivity	10 Ωcm
Mga katangian ng thermal
Thermal conductivity	40-50 w/(m*k)
Koepisyent ng pagpapalawak ng thermal	3.0x10/k
Kamag -anak na density (%)
Paglaban ng Acid Corrosion	Kumukulo 5% sulfuric acid solution para sa 6h, rate ng kaagnasan <10 gm2hcorrosion rate <10g'mzhafter 6HIN 5% sulfuric acid na kumukulo solusyon
Alkali Corrosion Resistance	30%pakuluan ang solusyon ng sodium ammoxide para sa 6H ， rate ng kaagnasan <0.6gm*Hcorrosion rate <0.6 GM2H pagkatapos ng 6 hin 30%sodium hydroxide na kumukulo na solusyon

[1] Subukan ang lakas ng three-point bending sa 800 ° C;

[2] Ang halaga ng Vickers Hard HV ay ang halaga na sinusukat sa 10 kg test pressure;

Silicon nitride ceramics pagpainit Ari -arian

Mga Elektrikal na Speciication
Boltahe	AC110-380V-, 5060 HZDC12V.24V.60V
Kapangyarihan	50-4000 w
Lakas ng pagkakabukod ng kuryente	60 segundo walang breakdowmhappens (silid lemperature)
Kasalukuyang leakage	≤0.25 mA sa pagtatrabaho sa kondisyon ng tubig sa tubig
Oras ng buhay	> 10000 h
Poweronloffcycle	100.000times
Max, heatloadl	70 w/cm2
Poweronloffcycle	Waler, acid'aikall solution, langis, organic, likido, gas, atbp.

[1] Ang kasalukuyang pagtagas ay napakaliit sa ilalim ng normal na mga kondisyon sa pagtatrabaho, ngunit inirerekomenda pa rin na magtakda ng maaasahang saligan;

[2] 10 mA ay ang limitasyon ng kaligtasan ng katawan ng tao na itinakda sa pambansang pamantayang GB4706.1-2005 (IEC60335):

[3] Ang maximum na pag -load ng ibabaw na ang pag -init ng sheet ay maaaring makatiis ay nakasalalay sa likas na katangian ng daluyan ng pag -init, paraan ng pagwawaldas ng init at temperatura ng pagtatrabaho. Karaniwan, maaari itong makatiis ng isang maximum na 70 w/icm2 kapag nagpainit ng nakatigil na tubig

Silicon nitride ceramics pagpainitModelo at parameter

Modelo	Dimensyon (mm)					Kapangyarihan (W)
Modelo	LH	Wh	DH	Ang	W	Kapangyarihan (W)
TC-A	90	17	4	25 ± 2	200	600 ~ 2500
TC-B	75	30	4	25 ± 2	200	400 ~ 3500
TC-B	57	17	4	25 ± 2	200	800 ~ 1500
TC-D	95	24	4	25 ± 2	200	400 ~ 3800
TC-E	100	17	4	25 ± 2	200	400 ~ 2700

Ang laki ng elemento ng pag -init at kapangyarihan ay maaaring ipasadya ayon sa mga kinakailangan sa customer.

Silicon nitride ceramics pagpainitPatlang ng Application

◇ Bagong sasakyan ng enerhiya

◇ Ang tubig sa pag -init, langis at iba pang likidong temperatura bathtub, pare -pareho ang temperatura ng tangke ng isda, pare -pareho ang temperatura ng pampainit na nakakainis na kapaligiran (acid, alkali environment) ang heater ay mainit na gripo, maliit na kayamanan ng kusina

◇ Instant na pampainit ng tubig
